進口像質計

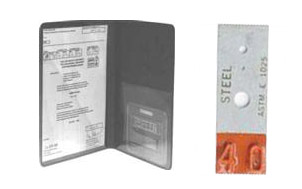

ASTM E-1025孔型像質計









































ASME/ASTM E-1025孔型像質計根據ASME/ASTM E-1025標準生產，該像質計同時適用于以下標準ASME V, ASTM E 142, ASME SE-142, ASME section VIII, API 650和 API 1104。
ASME/ASTM E-1025孔型像質計在母材上有三個孔，孔的直徑分別是母材厚度的1X,2X和4X。

♦可以提供以下材質的ASME/ASTM E-1025孔型像質計：
不銹鋼，鋁，銅鋁合金，黃銅，銅，銅鎳合金，鎳，鎂，鎳合金，磷銅，鈦，鈦合金和一些其它的特殊材質。

♦同時可提供以下厚度的墊塊:
1/16, 1/8, 1/4, 3/8, 1/2, 5/8, 3/4, 1, 1¼, 1½, 1¾, 2 and 2½ in
另可提供符合ASTM E1742孔型像質計及相應的墊塊

孔號 樣品檢查厚度2－2T

5

 0.25 in 6.35 mm
7 0.35 in 8.89 mm
10 0.5 in 12.7 mm
12 0.625 in 15.875 mm
15 0.75 in 19.05 mm
17 0.85 in 21.59 mm
20 1 in 25.4 mm
25 1.25 in 31.75 mm
30 1.5 in 38.1 mm
35 1.75 in 44.45 mm
40 2 in 50.8 mm
50 2.5 in 63.5 mm
60 3 in 76.2 mm
80 4 in 101.6 mm
100 5 in 127 mm
120 6 in 152.4 mm
140 7 in 177.8 mm
160 8 in 203.2 mm
200 10 in 254 mm
240 12 in 304.8 mm
280 14 in 355.6 mm







ASTM E747線型像質計


































ASTM E747線型像質計根據ASTM747標準生產，由六根并行的相同長度為50的同種材質的細絲組成。
可以提供以下種類ASTM E747像質計

SET     材質代號 材質    樣品的適用范圍（根據ASTM V T－247)
A O1 鈦 <0.25-0.375in(6.35-9.5mm)
O2 鋁
1 鋼
3 鎳
4 銅
B O1 鈦 >0.25-2in(6.35-50.8mm)
O2 鋁
1 鋼
3 鎳
4 銅
C O2 鋁 >1.5-8in(38.1-203.2mm)
1 鋼
4 銅
D O2 鋁 >6-20in(152.4-508mm)
1 鋼
4 銅







EN462-5雙絲像質計


















































絲的代號

 幾何不清晰度U(mm) 絲的直徑d(mm)
13D 0.10 0.050
12D 0.13 0.063
11D 0.16 0.080
10D 0.20 0.100
9D 0.26 0.130
8D 0.32 0.160
7D 0.40 0.200
6D 0.50 0.250
5D 0.64 0.320
4D 0.80 0.400
3D 1.00 0.500
2D 1.26 0.630
1D 1.60 0.800


 EN462-2階梯/孔型像質計



AFNOR

EN

H3

 H1

HA

H5

HB

H9

C

H13

EN462-2階梯/孔型像質計根據EN462-2:1994標準生產
代替國際標注NFA 09-205和BS 3971等
可以提供以下幾種材質的像質計。

鐵：FE銅：CU鋁：AL鈦：TI
AFNOR與 EN的對照表：


可提供以下EN462-2像質計：

H1FE,H5FE,H9FE,H13FE
H1CU,H5CU,H9CU,H13CU
H1AL,H5AL,H9AL,H13AL

其余材質可定制








EN462-1線型像質計



EN462-1線型像質計根據EN462-1:1994標準生產（代替國際標注DIN 54 109和BS 3971等），
由七根并行的相同長度為10，25，或者50同種材質的細絲組成。

包裝材料的不同顏色代表不同的材質
藍色：FE          黃色：AL
紅色：CU          白色：TI

根據線徑的不同又可分為W1,W6,W10,W13
