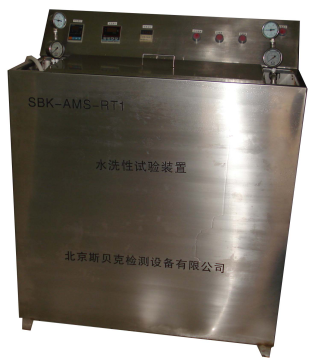

滲透水洗性試驗臺

SBK-AMS-RT1

工作原理

 本產品采用單片機控制系統，開關帶工作指示燈，指示其工作狀態。
首先打開電源開關，電源指示燈亮。上水電磁閥自動開啟，將水注入水箱，到一定水位后，水箱上部水位開關閉合。將工件放到噴淋槽中間的試片夾上，開啟噴淋，水泵工作，將水箱中的水輸送到噴淋槽兩端的噴嘴，通過噴嘴將水噴淋到工件上。若水溫較低時，可通過水箱中的電加熱管對水箱中的水進行加熱，使之達到規定的要求，加熱溫度到自動斷電。水箱設有水位保護開關，當水位低于下限位時，并自動上水，解除報警。電加熱管在低水位將不會加熱，以免水箱中的加熱管干燒損壞。噴淋采用定時控制，定時結束，切斷噴淋電源。

結構說明

•控制面板為單片機智能控制器，面扳上按鈕為不銹鋼防水按鈕。試驗臺采用不銹鋼制作。

•試驗臺底座上裝有水箱，噴淋用的水來自于水箱。

•噴淋槽兩端裝有噴嘴，中間裝有試片夾。

•水箱加熱采用管狀電加熱管加熱。

•采用水泵將水箱中的水輸送到噴淋槽兩端的噴嘴，通過噴嘴將水噴淋到工件上。

•控制儀表采用單片機，能準確的控制水箱的溫度，數字顯示。

•噴淋采用定時器控制，數字顯示。

•試驗臺背面左下角裝有接地螺釘，供接地保護使用。

 技術條件

滿足AMS-2644E標準要求
試驗試樣：試樣大約1.5英寸長，2英寸寬。

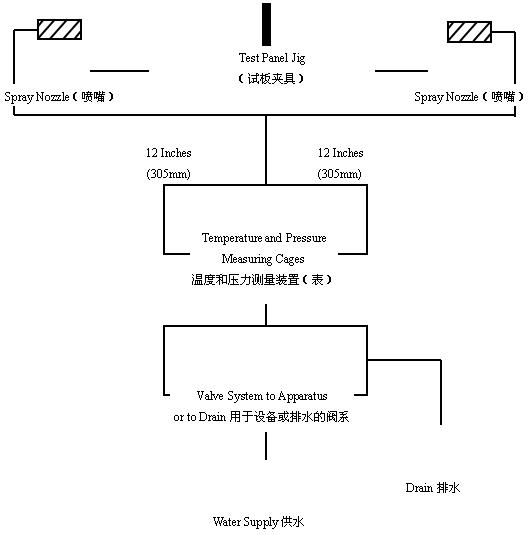

沖洗設備：沖洗設備如圖所示，噴咀應是TG10型或相當的（在10PsiD壓強下1加侖/每分鐘，既在69Kpa時3.8L/每分鐘）。工作水壓為25±2.5PsiD（172±17Kpa），水溫為70℉±5（21℃±3）。
